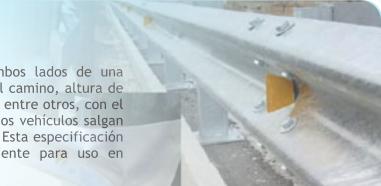

metalvial@metalvial.com.mx 2011 Metalvial S.A de C.V. © INSTALACIÓN DE LA DEFENSA METÁLICA La altura del eje de simetría longitudinal de la defensa metálica deberá estar localizada a 50 cm. (+/- 2 cm) por  encima del nivel del hombro del acotamiento. por lo tanto la profundidad de excavación deberá de ser aquella que  cumpla con esta condición.  para defensa doble este eje será aquél de simetría entre las dos líneas de defensa  metálica.  El material de relleno debe apisonarse hasta un nivel de treinta (30.00) centímetros por debajo de la línea del hombro  del camino, el volumen faltante de rellenar deberá ser completado utilizando concreto hidráulico con resistencia a la  compresión simple de  f 'c  = 110 kg./cm2.  El separador se sujetará al poste a través de tornillos y tuercas de 5/8". la defensa se sujetará al separador a través de  tornillos y tuercas también de 5/8", dichos tornillos se colocarán en el valle o valles, según el tipo de defensa, de dos o  tres crestas. Verificar el nivel y verticalidad de los postes, la alineación debe presentar una correcta alineación y estética.  Para la instalación del separador, defensa y terminales se debe verificar el correcto apriete (torque) de la tornilleria  así como el correcto traslape de los tramos de defensa metálica.  El traslape de dos secciones de defensa consecutivos, se realizará de manera que quede encima de la otra, aquella que  seencuentre más cerca de la dirección desde la que se aproxima el flujo del tránsito, a fin de evitar que los vehículos  se atoren con la orilla de una de las defensas, en lugar de deslizarse sobre ellas.  El terreno del lado por el que circulará el tránsito, en la zona donde se colocará la defensa, no deberá tener ningún  tipo de guarnición, ni muro, ni desnivel significativo.  El reflejante será colocado con el tornillo de sujeción al separador y sujeto al mismo torque que los tornillos de  traslape. el color del reflejante a utilizar es amarillo tránsito, el reflejante debe orientarse en sentido normal al  sentido del tránsito. el reflejante se colocará a cada 3,810 mm. en el caso de defensa de tres crestas se colocarán dos  piezas (en el paso).    Defensa Metalica Las defensas son dispositivos de seguridad que se instalan en uno o ambos lados de una  carretera, en los lugares donde exista peligro, ya sea por el alineamiento del camino, altura de  los terraplenes, alcantarillas, otras estructuras o por accidentes topográficos, entre otros, con el  fin de incrementar la seguridad de los usuarios, evitando en lo posible que los vehículos salgan  del camino y encauzando su trayectoria hasta disipar la energía del impacto. Esta especificación  particular considera defensa metálica galvanizada por inmersión en caliente para uso en  dispositivos de protección y seguridad, de dos y de tres crestas METALVIAL Para ver sus archivos PDF
